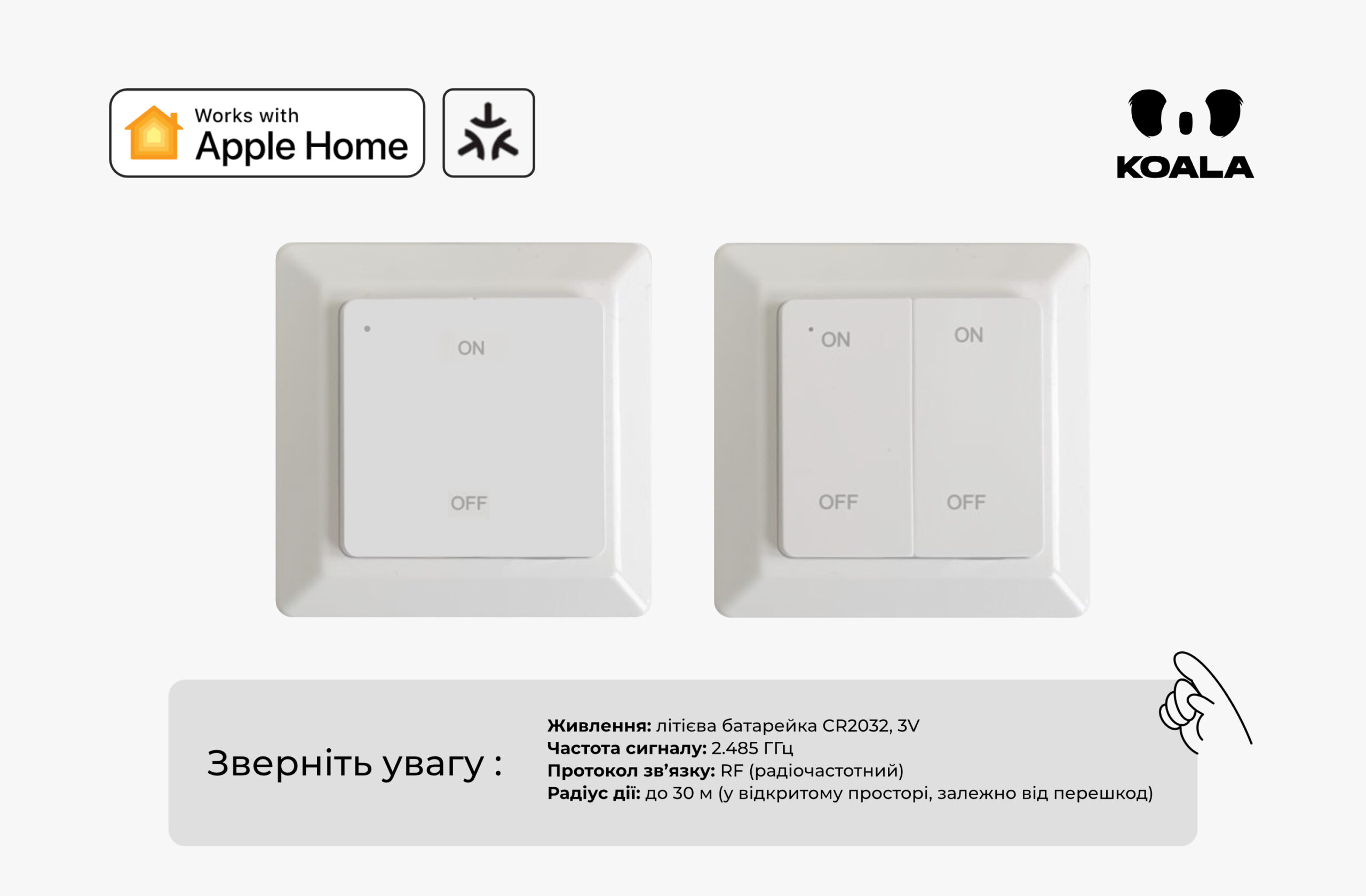

Бездротовий вимикач для Koala Modular Switch

Технічні характеристики та принцип роботи

Радіус дії

• Максимальна відстань між бездротовим вимикачем та реле – 30 метрів.

Обмеження на кількість пристроїв

• Одне реле може запам’ятати максимум 3 вимикачі.
• Один вимикач може керувати необмеженою кількістю реле.

Правила відповідності реле та вимикачів

• Одноканальне реле працює лише з одноклавішним вимикачем.
• Двоканальне реле працює лише з двоклавішним вимикачем.
• Для коректної роботи не можна підключати два реле до одного двоклавішного вимикача. Відповідність має бути такою:1 клавіша = 1 канал 👉🏻 2 клавіша = 2 канал

Можливості керування декількома реле: Можна підключити кілька двоканальних реле до одного двоклавішного вимикача. У цьому випадку перша клавіша керуватиме першими каналами всіх реле, а друга клавіша – другими каналами всіх реле.

Інструкція з підключення вимикача до реле:

1. Увімкніть реле з установленим RF модулем або, якщо реле вже увімкнене, просто вставте RF модуль – це буде альтернативою вимкненню та повторному ввімкненню реле.

 2. Підключення реле до вимикача:

 • Протягом 10 секунд після увімкнення натисніть і утримуйте кнопку «Reset» на вимикачі протягом 5 секунд.

 • Після успішного підключення реле блимне двічі.

 3. Підключення кількох вимикачів до одного реле:

 • Повторіть крок 2 для кожного додаткового вимикача.

 • Одне реле може бути підключене максимум до трьох вимикачів.

 4. Підключення кількох реле до одного вимикача:

 • Виконайте крок 2 для першого реле.

 • Трохи зачекайте після підключення першого реле.

 • Повторіть крок 2 для наступного реле.

 • Продовжуйте, доки всі потрібні реле не будуть підключені.

 5. Щоб відключити реле від вимикача:

 • Вимкніть реле.

 • Увімкніть його знову (або вийміть та вставте RF модуль).

 • Протягом 10 секунд натисніть кнопку «Reset» на вимикачі 5 разів.
