Інструкція з підключення Реле Koala Modular Switch

Ве про Реле Koala Modular Switch Ви можете переглянути у нашому відеоогляді

https://youtu.be/ZoPCiMK9xqM?si=arKKUpxzUKxCYMrT

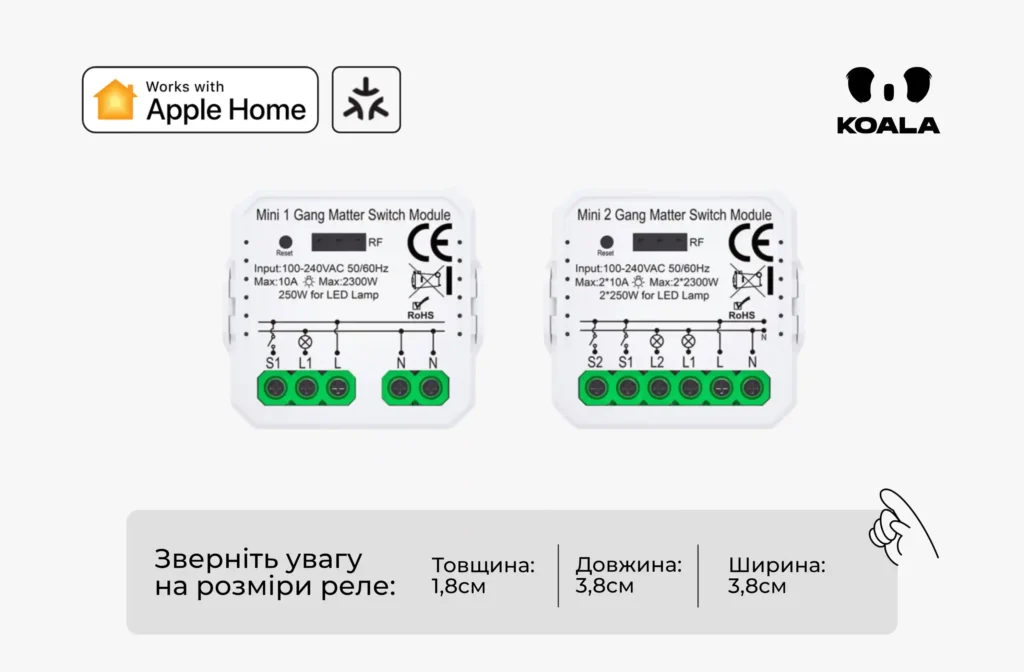

Технічні характеристики та важлива інформація

Протокол: Matter over Wi-Fi
Живлення: AC 100-240V
Навантаження:

• 1-канальне реле – 10А
• 2-канальне реле – 2×10А
• Максимальна потужність: 2300W
• Максимальна потужність для LED-стрічок: 250W

Особливості роботи реле:

• Запам’ятовування стану:
  При відключенні електроенергії реле зберігає свій останній стан. Наприклад, якщо перед вимкненням світло було увімкнене, після відновлення живлення реле автоматично його ввімкне.

• Сумісність з вимикачами:
  Реле може працювати як із позиційними, так і з імпульсними вимикачами.

• Скидання налаштувань:
  Щоб скинути реле до заводських налаштувань, натисніть і утримуйте кнопку “Reset” протягом 5 секунд.

УВАГА! Важлива інформація щодо підключення реле

Для коректної роботи реле необхідний нульовий провід. Це зазначено на сторінці товару та у відеоогляді.

Якщо у вашій електропроводці немає нуля у вимикачі, ви все ще можете використовувати реле, встановивши його безпосередньо у світильник, де є як фаза, так і нуль. У цьому випадку керування здійснюється за допомогою бездротового вимикача, який можна закріпити на місці старого вимикача без необхідності прокладання додаткових проводів.

Будь ласка, врахуйте ці особливості перед встановленням, щоб забезпечити правильну та безпечну роботу пристрою.

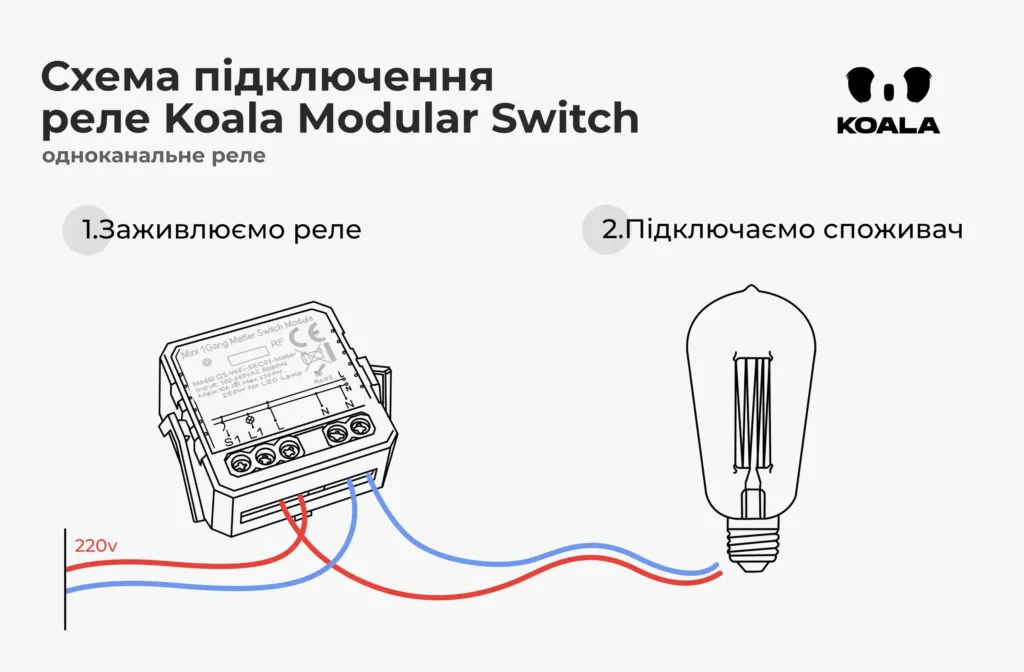

Підключення одноканального реле:

Розглянемо найпростіший варіант підключення, за якого керування споживачем здійснюватиметься лише з вашого iPhone.

Обов’язково вимкніть напругу перед початком робіт!

Тепер відкрийте застосунок Apple Home, відскануйте QR-код і додайте реле!

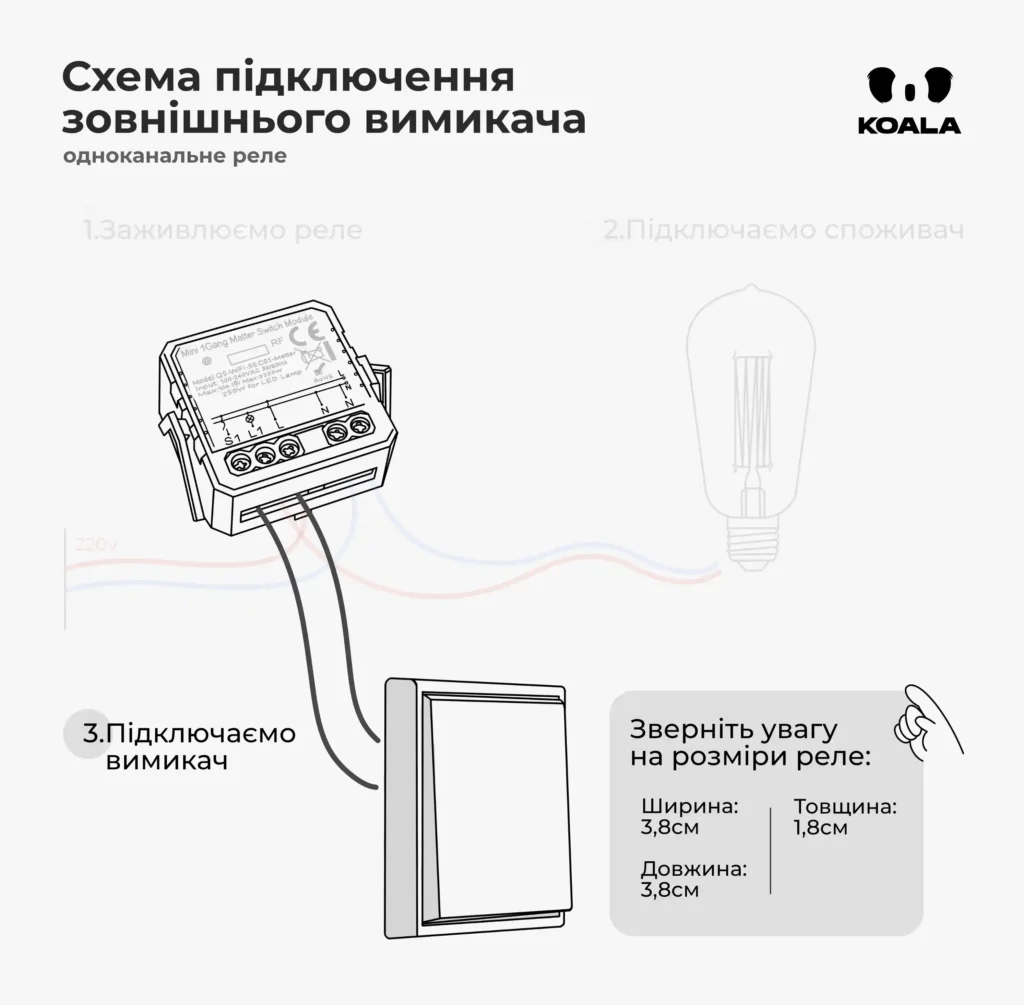

Підключення вимикача:

Розглянемо варіант підключення, за якого реле також керуватиметься дротовим вимикачем.

Якщо вимкнути реле за допомогою вимикача, ви все одно зможете увімкнути споживач (наприклад, світло) через телефон. Тобто і вимикач, і кнопка в застосунку мають однакові права керування.

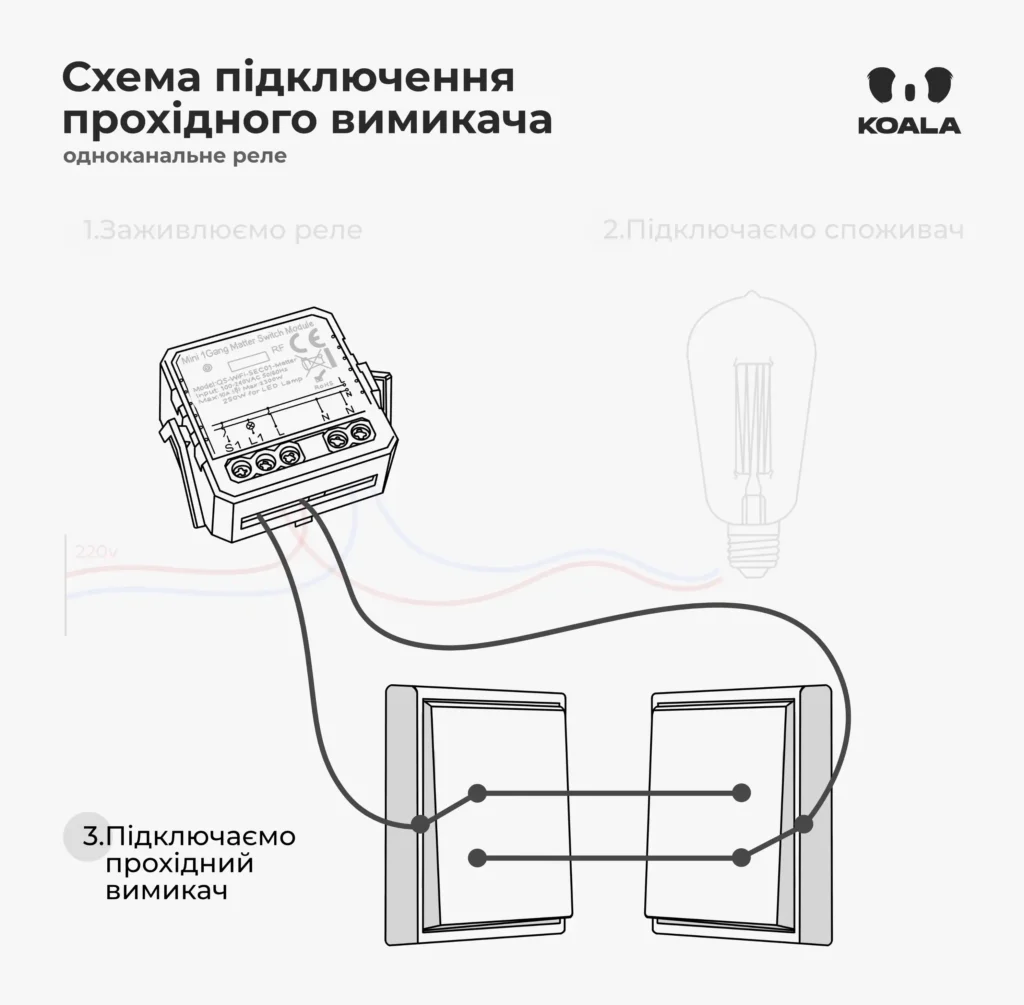

Підключення прохідного вимикача:

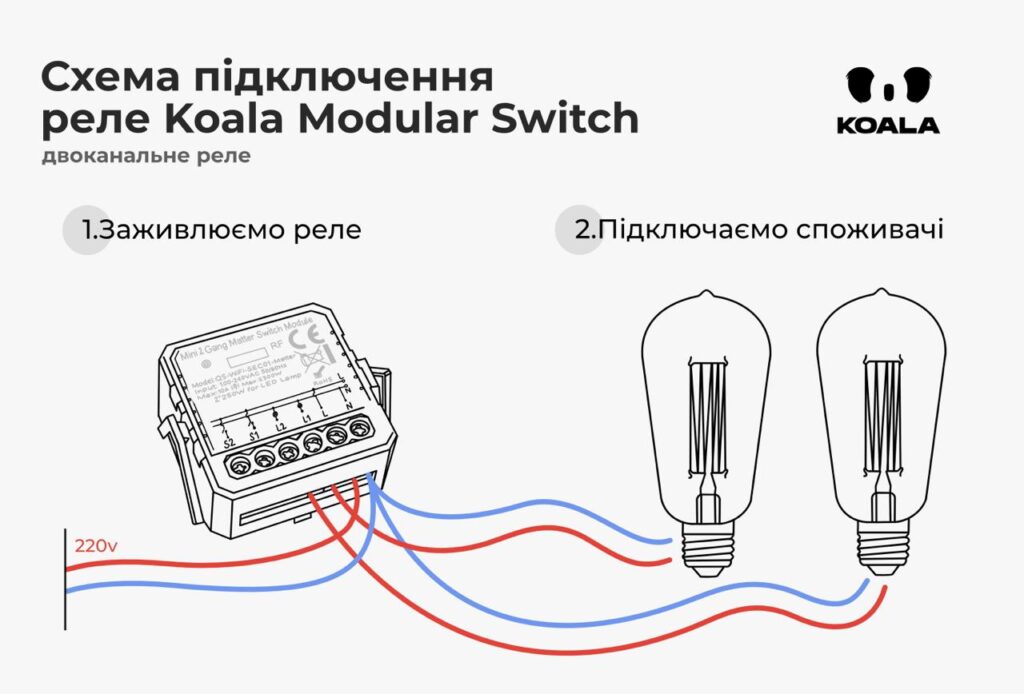

Підключення двоканального реле:

Розглянемо найпростіший варіант підключення, за якого керування споживачами здійснюватиметься лише з вашого iPhone.

Обов’язково вимкніть напругу перед початком робіт!

Тепер відкрийте застосунок Apple Home, відскануйте QR-код і додайте реле!

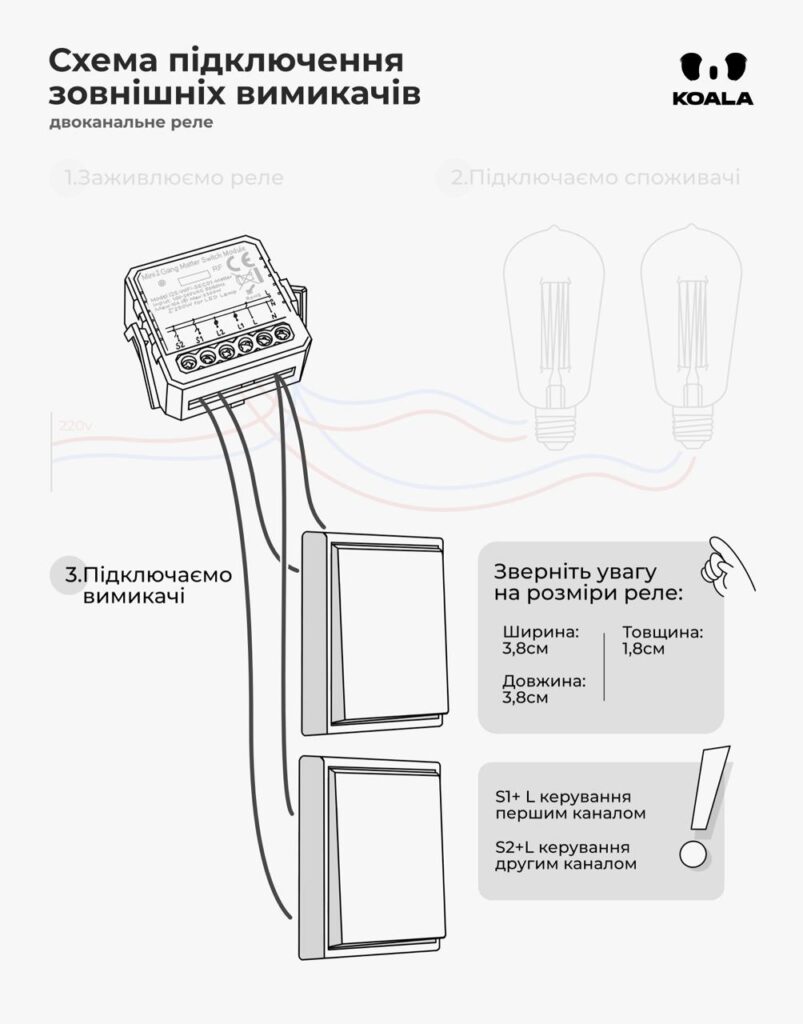

Підключення вимикача:

Розглянемо варіант підключення, за якого реле керуватиметься двома дротовими вимикачами.

Якщо вимкнути реле за допомогою будь-якого з вимикачів, ви все одно зможете увімкнути відповідний споживач (наприклад, світло) через телефон. Кожен вимикач керує своїм каналом або спільним навантаженням, залежно від конфігурації підключення.

Тобто і вимикачі, і кнопки в застосунку мають однакові права керування реле.

При підключенні двоклавішного вимикача необхідно виконати ті ж самі дії, що і при підключенні двох одноклавішних вимикачів. Однак, замість другого окремого вимикача, слід підключити дроти від другої клавіші безпосередньо до відповідних клем реле.

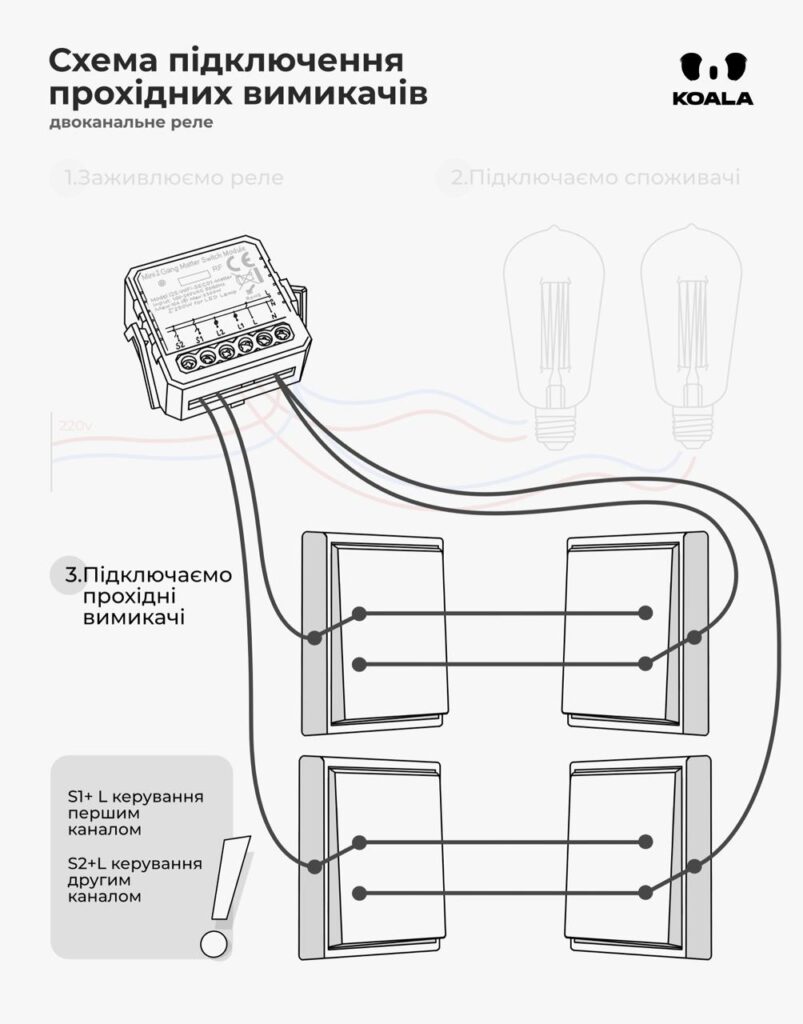

Підключення прохідних вимикачів:
